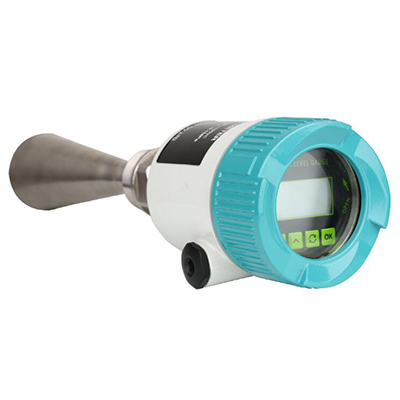

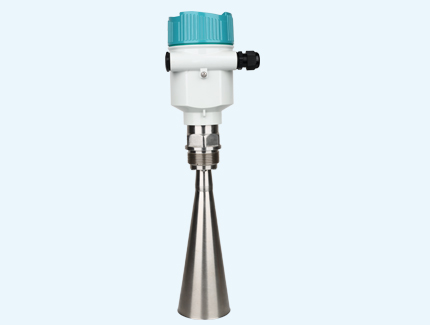

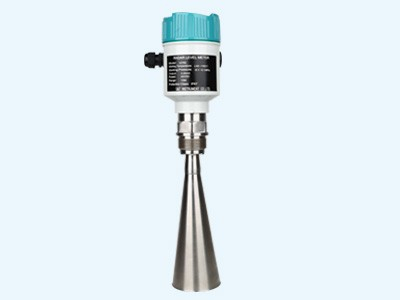

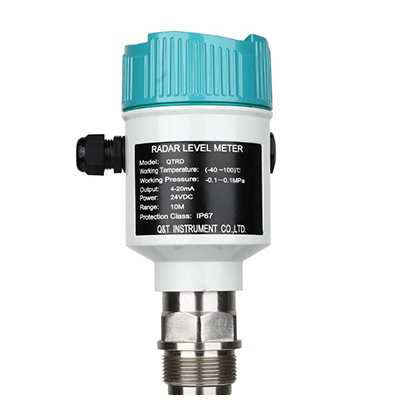

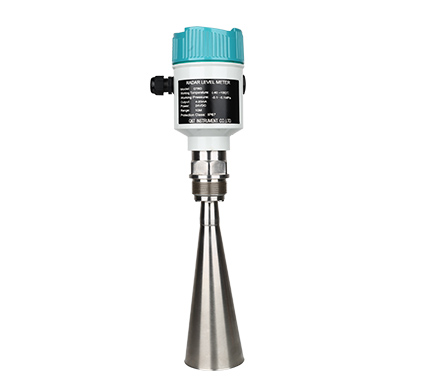

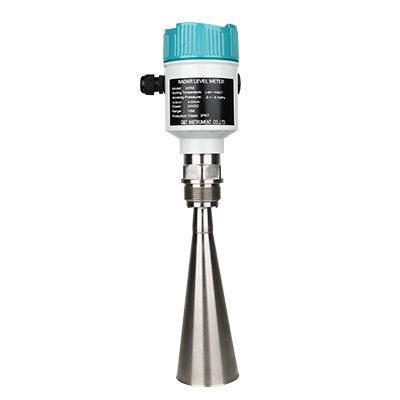

QTRD雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
雷達液位計是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的電磁脈沖以光速沿鋼纜或探棒傳播，當遇到被測介質表面時，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。
測量方法：是依據時域反射原理(TDR)為基礎的雷達液位計，雷達液位計的部分脈沖被反射形成回波并沿相同路徑返但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護，可定義一段雷達液位計安全距離附加在盲區上。最小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。回到脈沖發射裝置。
1、可以在真空中測量可以測量所有介質常數>1.2的介質，測量范圍可達70m；
2、供電和輸出信號通過一根兩芯線纜（回路電路）,采用4…20mA輸出或數字型信號輸出；
3、非接觸式測量安裝方便采用極其穩定的材料牢固耐用，精確可靠分辨率可達1mm；
4、不受噪音、蒸汽、粉塵、真空等工況影響；
5、不受介質密度和溫度的變化，過程壓力可達400bar,介質溫度可達-200℃至800℃；
6、安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝。
| 性能 | 技術參數 |
| 傳感器類型 | 非接觸式電磁波傳感器 |
| 儀表類型 | 標準型、本安型、本安+防爆型 |
| 測量范圍 | 盲區0.3，測量范圍0-70m |
| 結構特點 | 天線尺寸小，便于現場安裝，波束角小，能量集中，安裝靈活性強，現場可調整量程、盲區、語言、阻尼時間 |
| 測量精度 | 26G 液體±3mm 固體±15mm ；6.3G液體±10mm 固體±20mm |
| 信號輸出 | 4-20mA帶HART；MODBUS 485 |
| 過程連接 | 外螺紋DN50～DN250國際GB/T9123-2000法蘭 |
| 介質溫度 | -40℃～+130℃、-40℃～+250℃，帶吹掃溫度散熱器-40℃～+400℃ |
| 過程壓力 | -0.1Mpa～0.3Mpa，-0.1Mpa～4Mpa |
測量介質、溫度，是否有腐蝕性
流量范圍、量程
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級

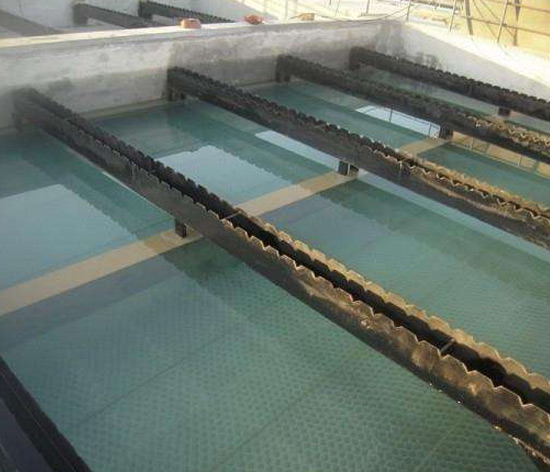

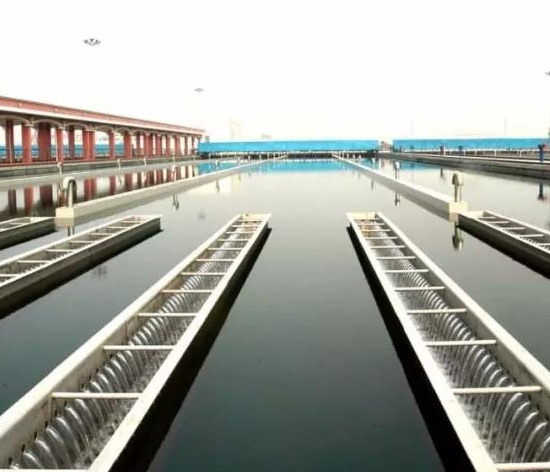

雷達液位計應用于石化、制藥、食品、城鎮給/排水、水處理等行業。
一臺滿足各類行業流量測量
1、盡量不要安裝在罐子中央。
2、離罐壁為罐直徑1/6處，最小距離為200mm。
3、不能安裝在入料口的上方。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
